PS BEAM 공법
공법개요
엄지말뚝에 설치된 강봉 및 강연선에 선행 긴장력 적용, 배면 토압에 의해 엄지말뚝에 발생되는 휨모멘트 및 변위를 감소 자립식 흙막이 공법은 대부분 변위기준에 의하여 굴착고 결정, 변위량을 축소시켜 자립 굴착고 증대하는 공법
시공 순서
01

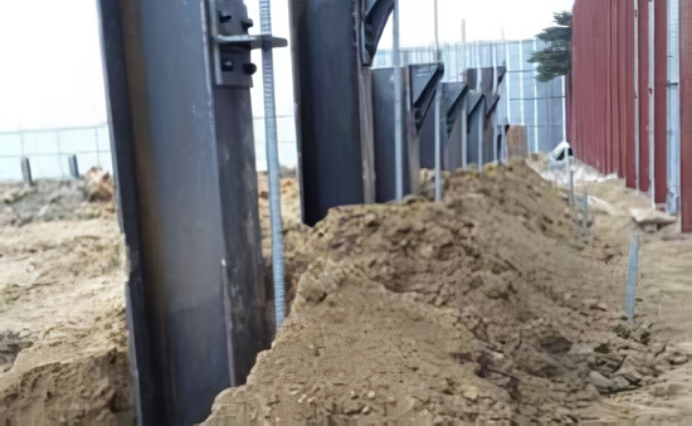

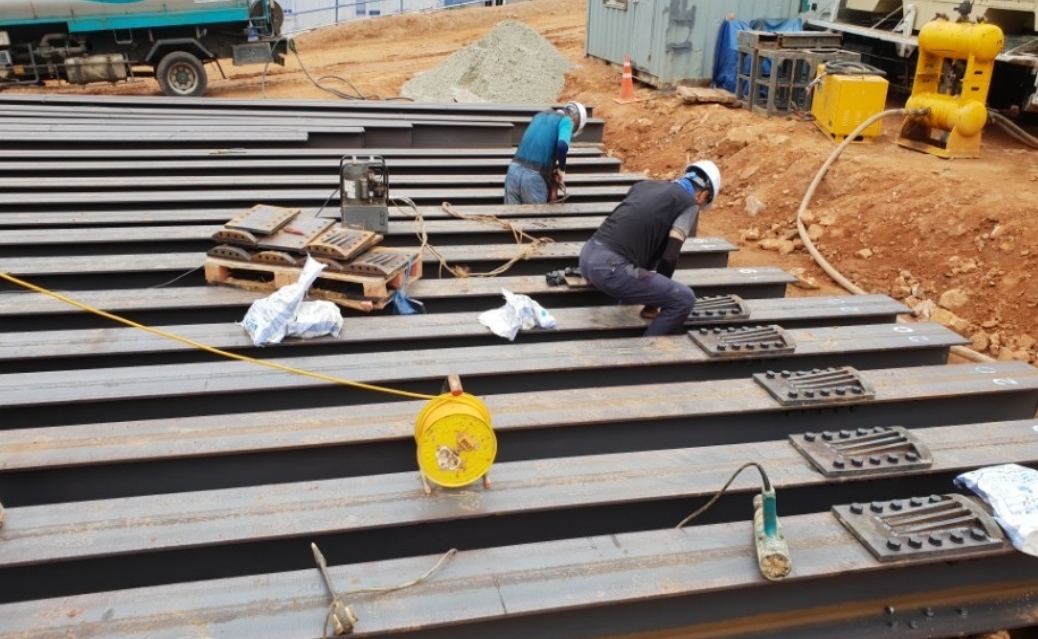

PS BEAM 사전제작 및 조립
02

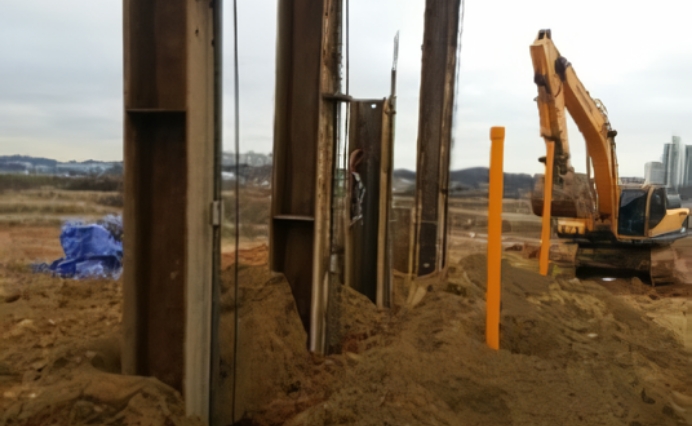

지반천공 및 엄지말뚝 근입
03
모래, 양질의 토사 충진
04

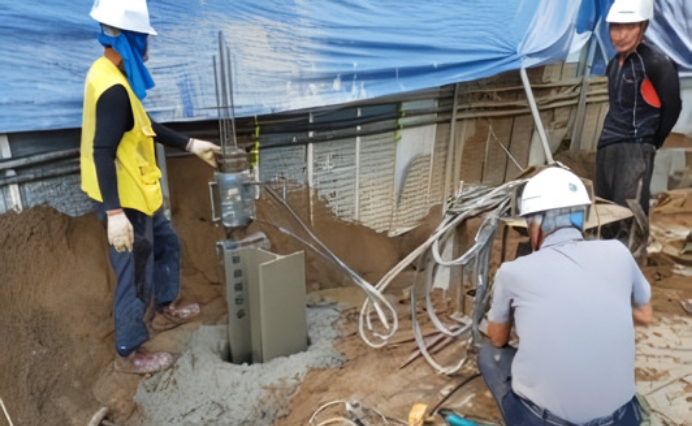

강봉 또는 강연선 사전인장
05

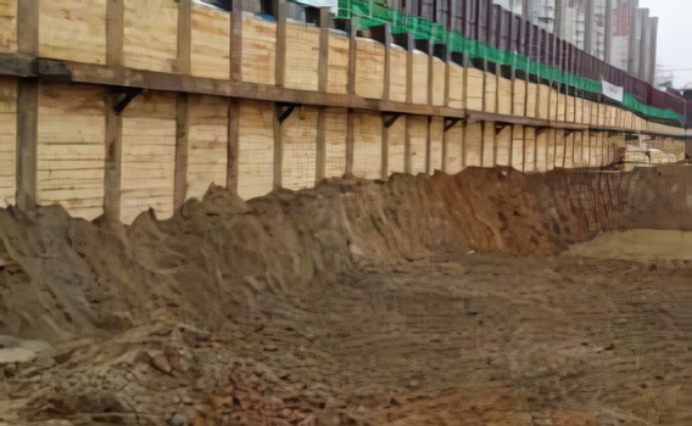

굴착 반복진행 및 토류판 설치
재래식 공법과 다른 신화하이테크만의 차별점

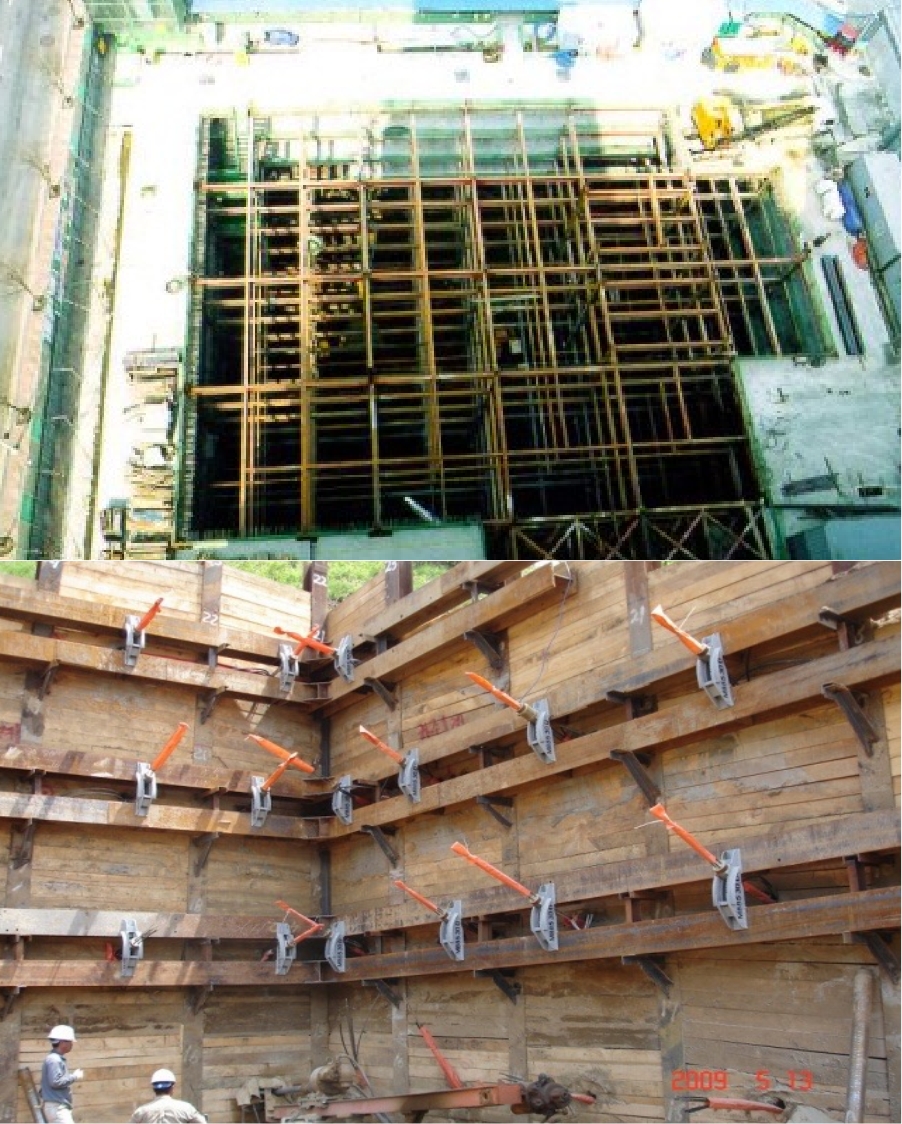

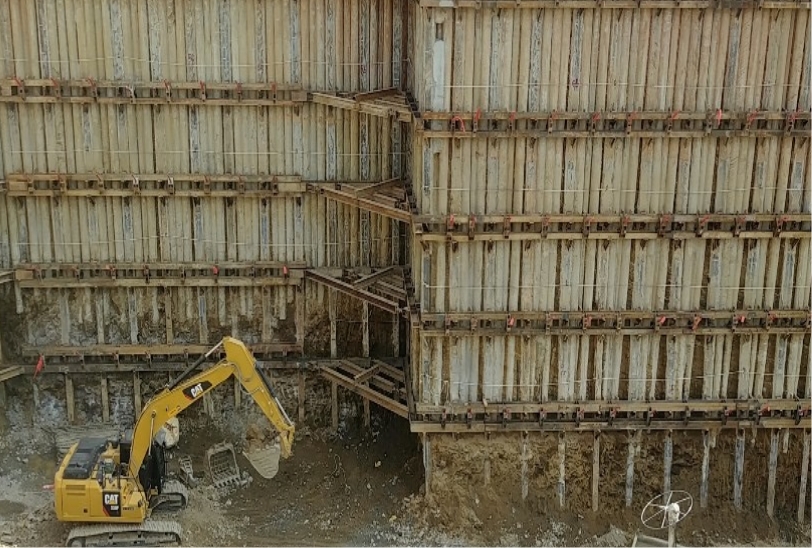

  • 재래식 흙막이 공법
    • 버팀보 설치로 작업공간 협소 및 장비 효율 저하
    • 앵커 설치로 사유지 침범 및 지중 매설물 파손 우려
    • 지보재 설치로 인한 공사 기간 딜레이 및 공사비 추가
  • 자립식 PS BEAM
    (B.P.S.M) 공법
    • 넓은 작업 공간 확보 및 장비 효율 극대화로 시공성 향상
    • 지보재 간격을 넓혀 설치단 축소, 대행 공사 장비 사용 가능
    • 지보재 설치 공정 생략으로 공사 기간 단축 및 공사비 절감
주요시공사례
포천행복주택 건립공사
발주처 : 포천시청, 원도급사 : 한일건설
굴착깊이 9.0m
원안 : Raker 3단 설치
→     변경 : PS BEAM 자립공법

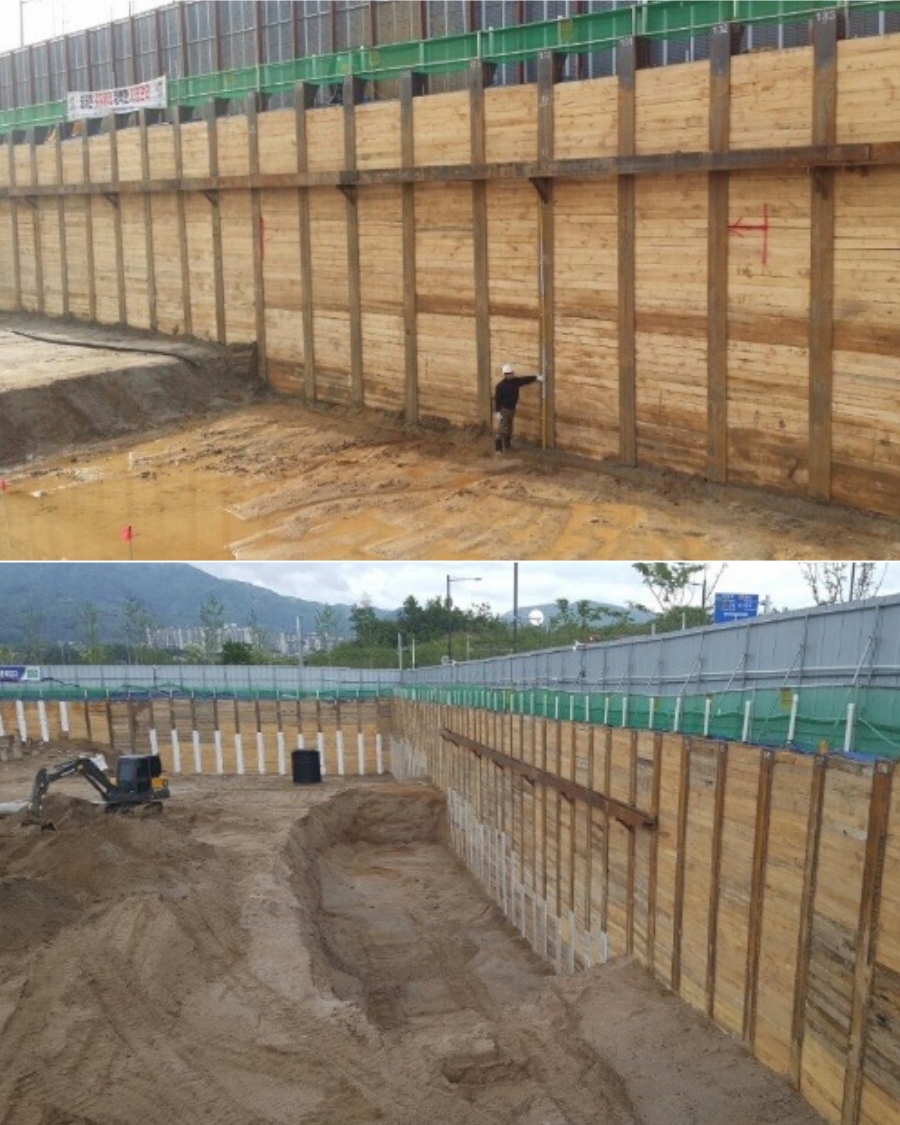

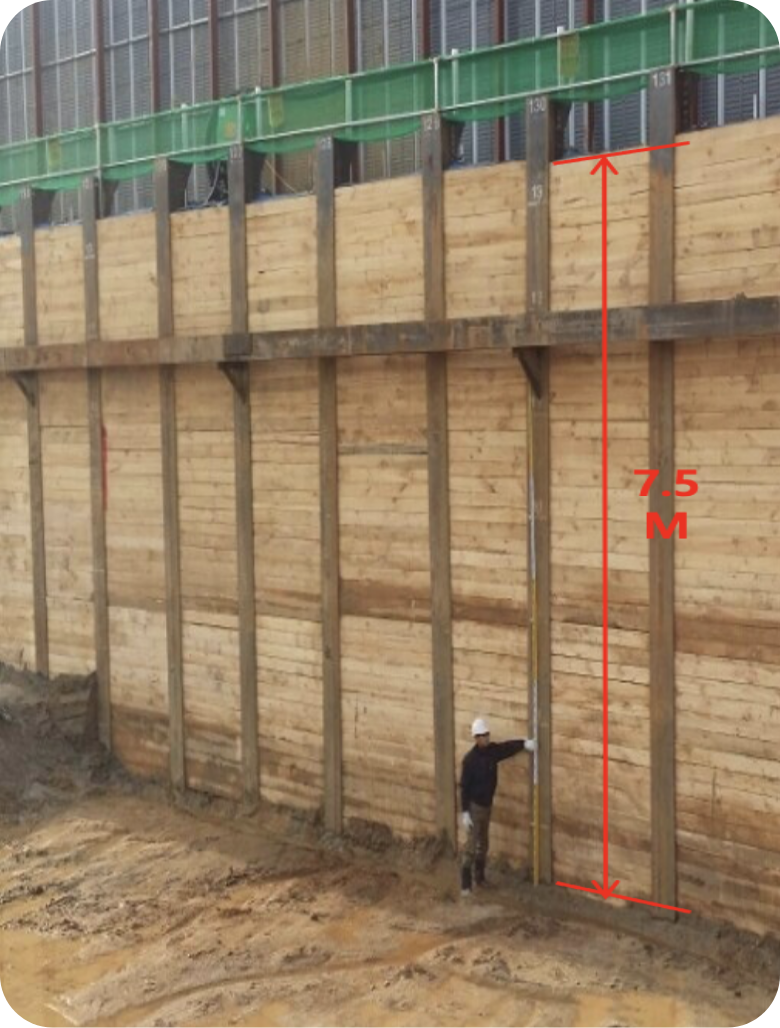

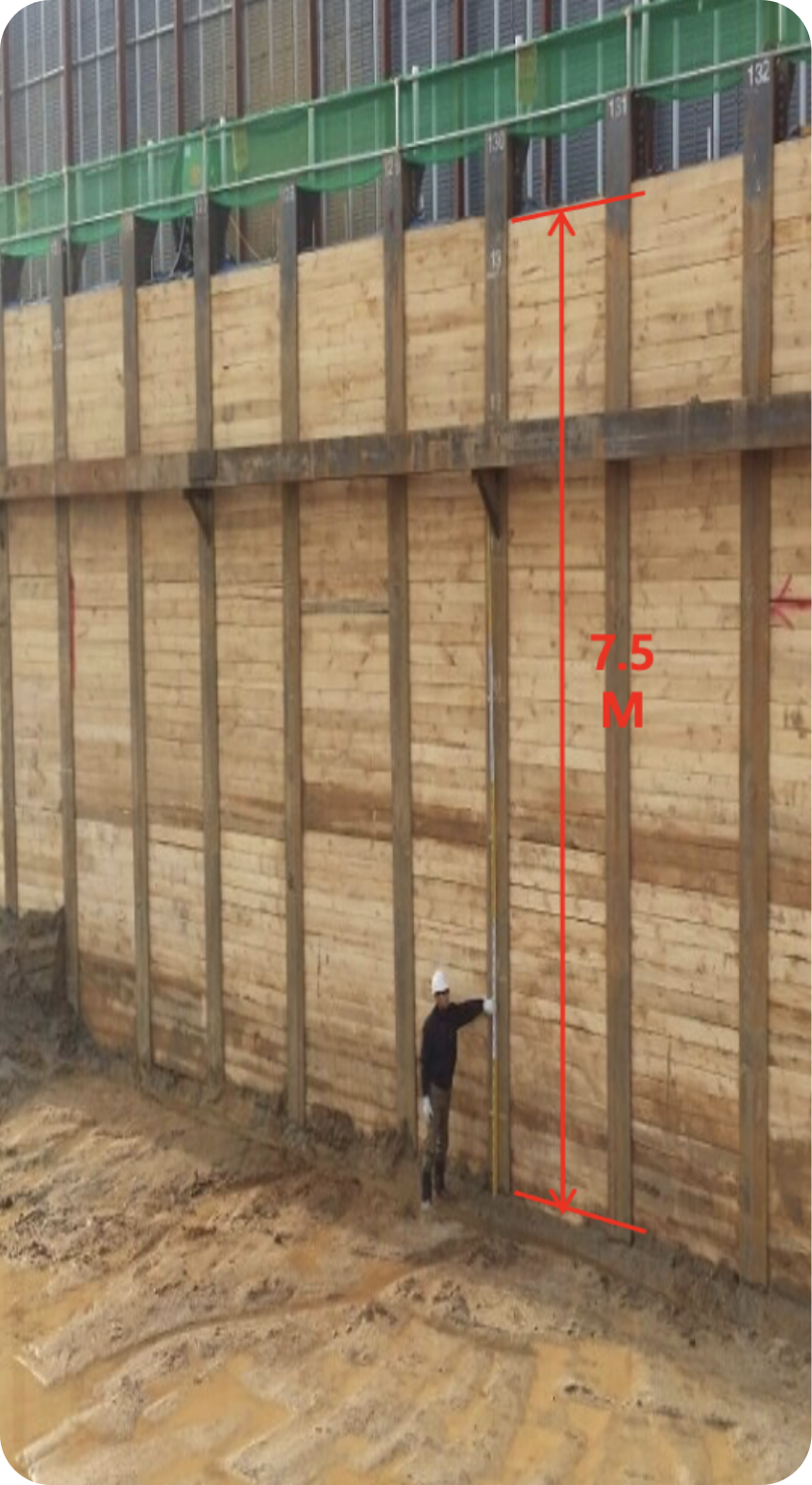

굴착 완료 전경
원설계 : Anchor 공법
변경설계 : P.S 빔 자립공법
BGF리테일 물류센터
발주처 : BGF리테일

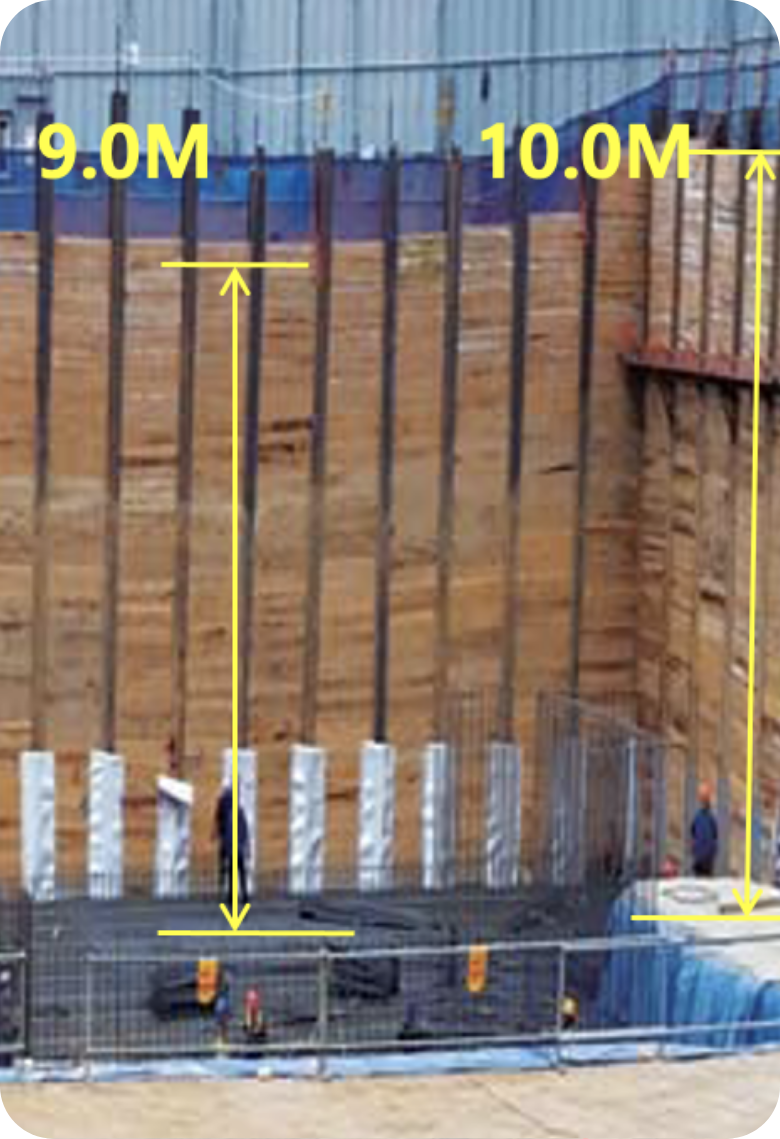

굴착깊이 9.0m/10.0m
원안 : Earth Anchor 4단 설치
→   변경 : PS BEAM 자립/ PS+E/A 1단 복합공법

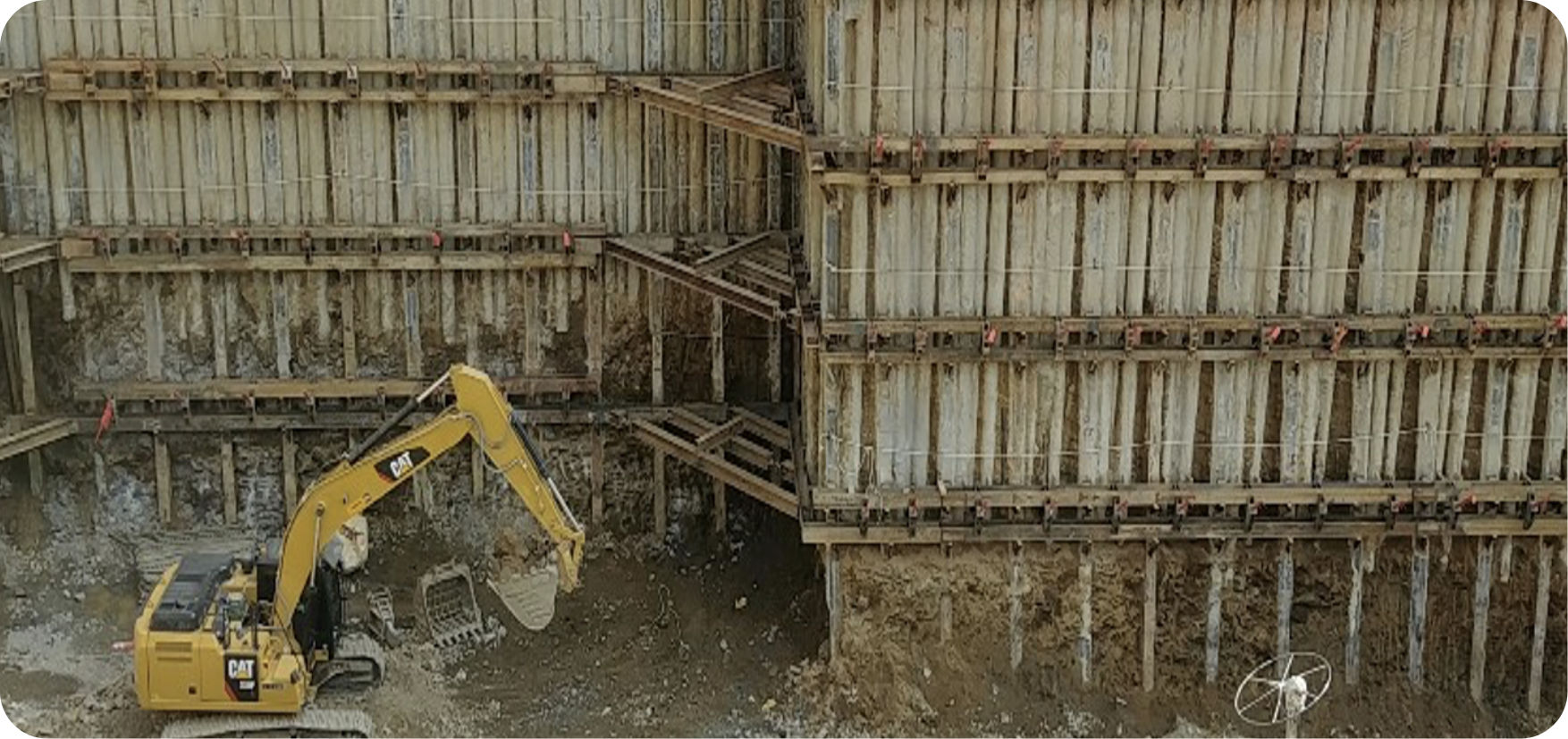

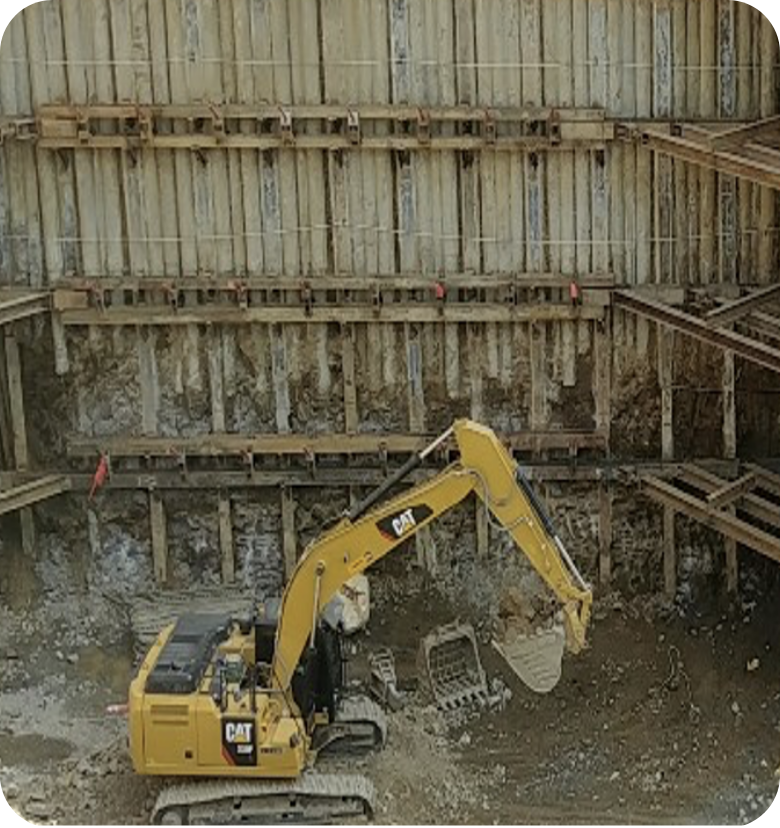

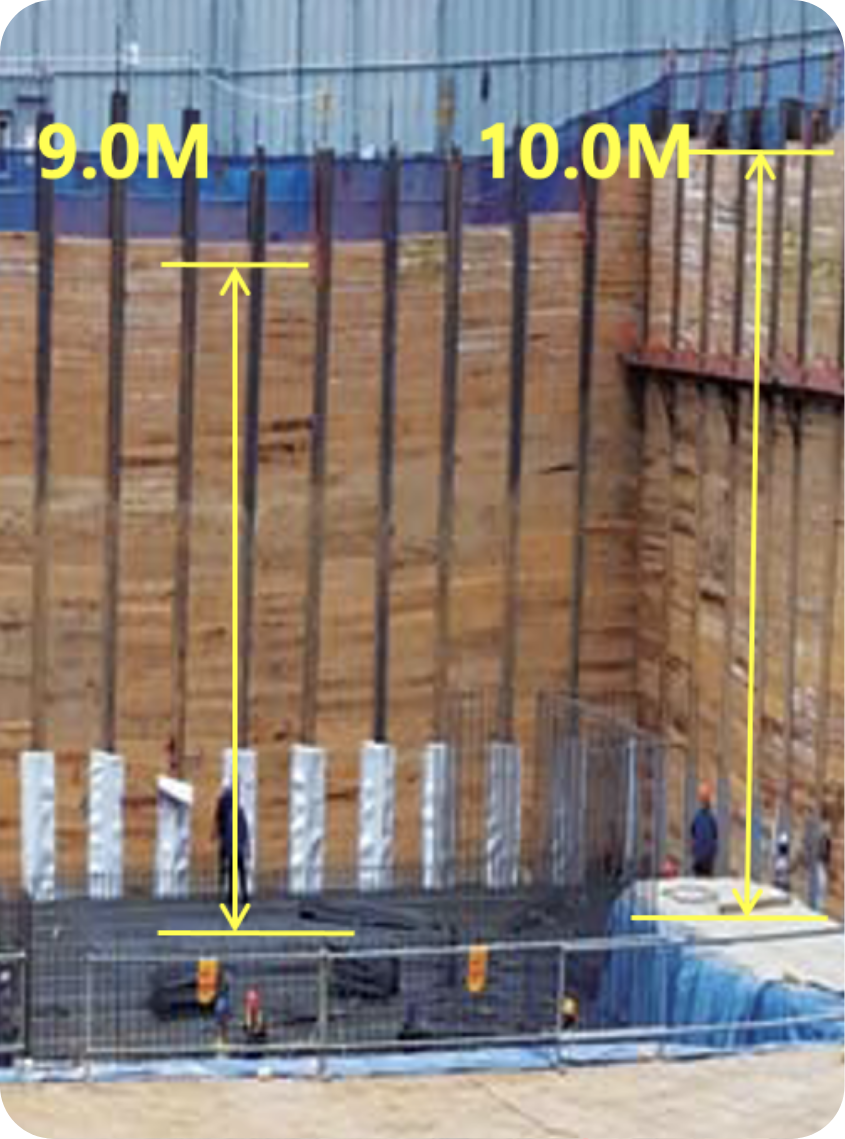

굴착 완료 전경

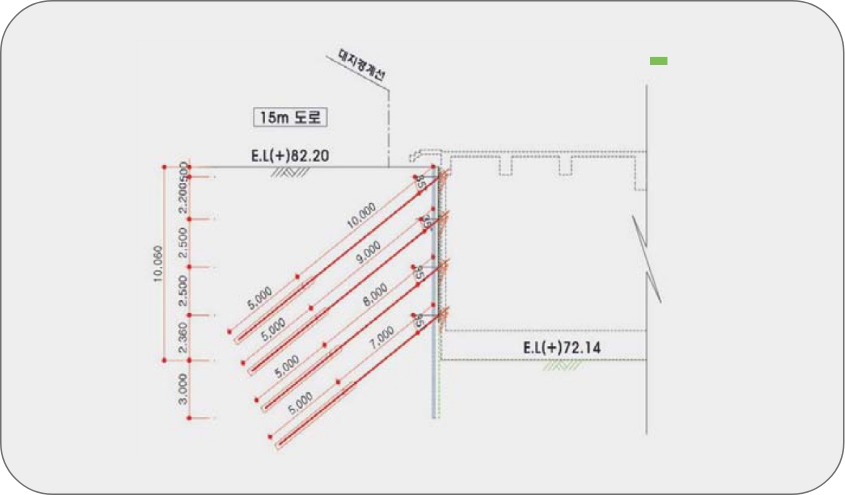

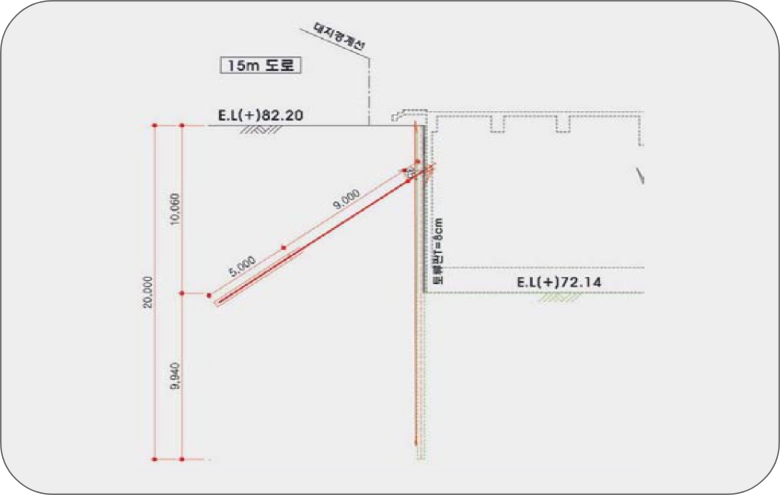

원설계 : E/A 4단

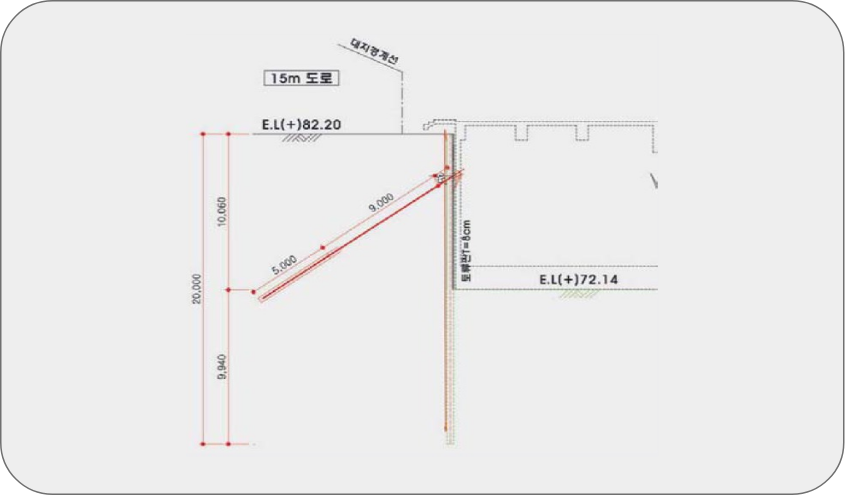

변경설계 : P.S 빔 + E/A 1단 복합공법
제2염곡지하차도
발주처 : 서울시, 원도급사 - 롯데건설
원안 : Strut 2단 + 복공시스템
→   변경 : PS BEAM 자립

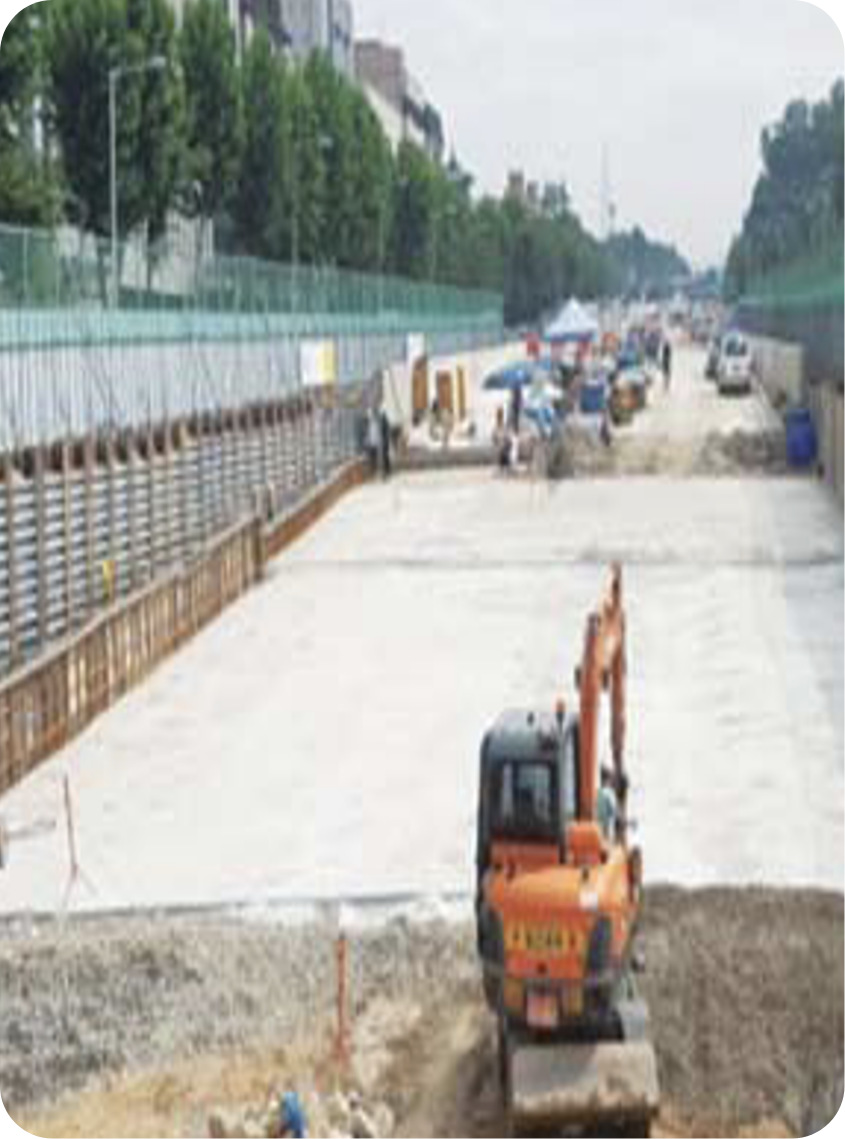

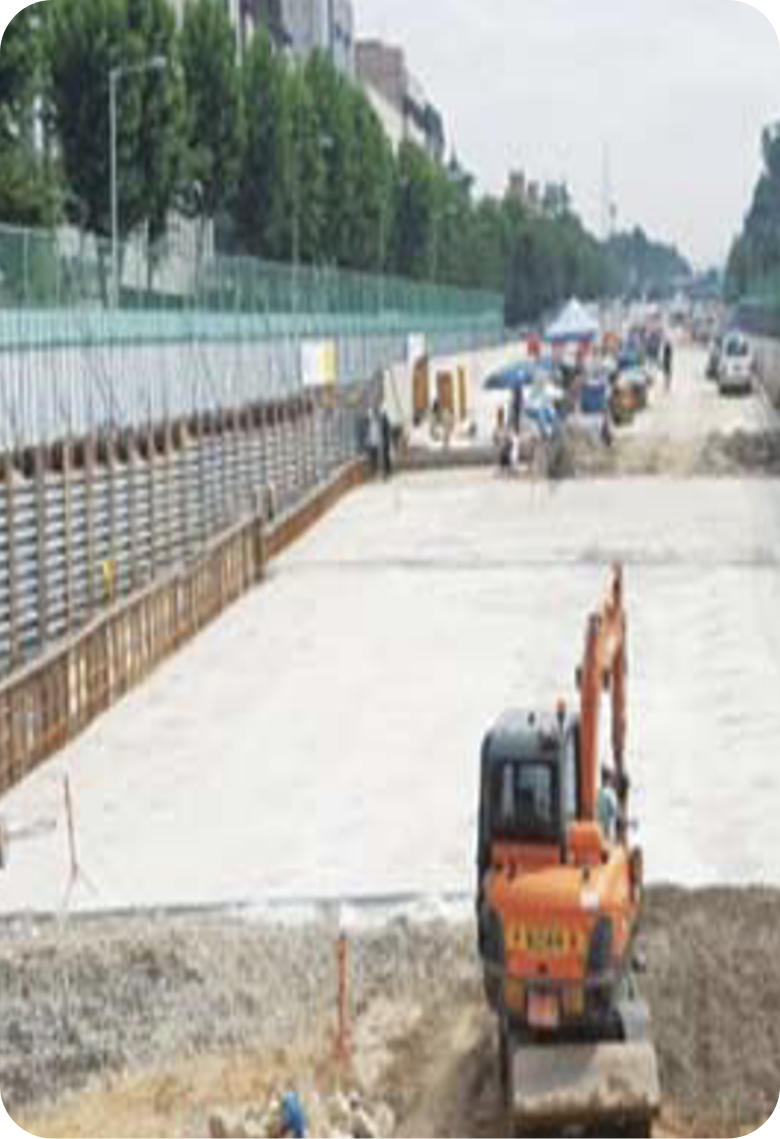

굴착 완료 전경
굴착깊이 : 6.2m
수평변위 허용기준 : 1/500
계측 관리기준 : 12mm
실 측량 변위 : 2.5mm

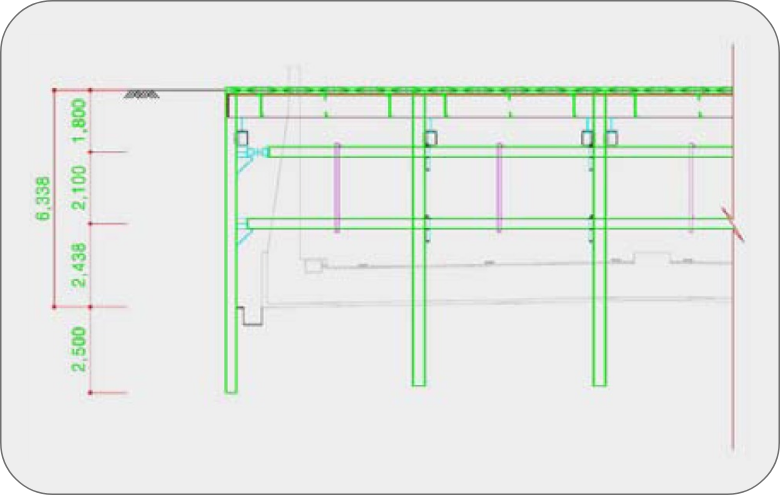

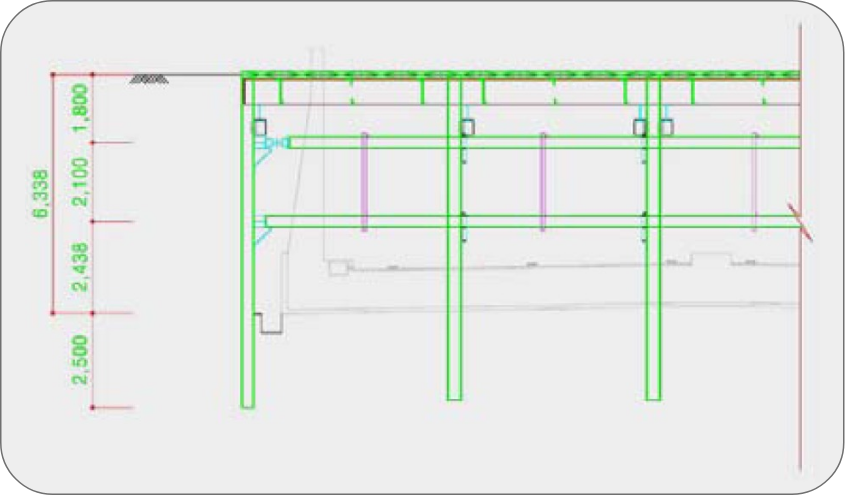

원설계

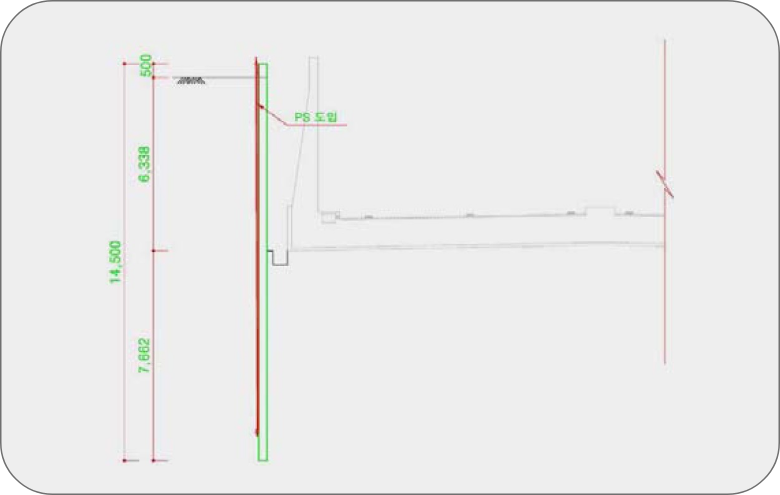

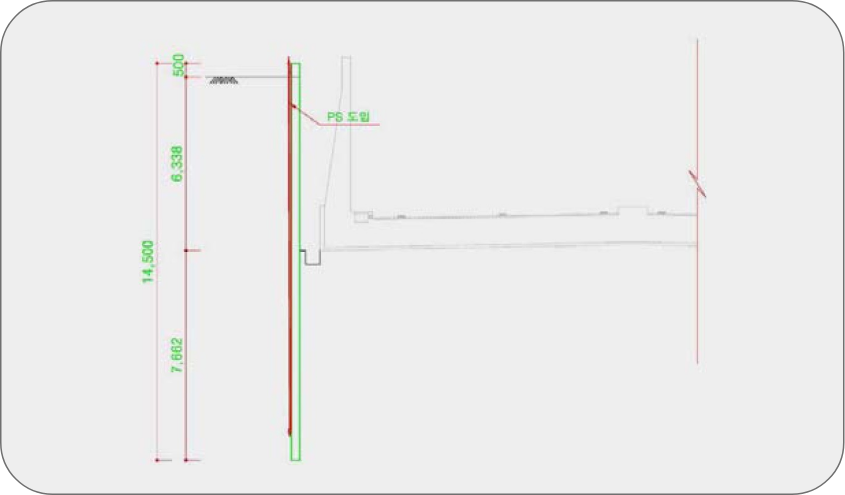

변경설계
일산풍동 오토갤러리
굴착깊이 22.0m
원안 : E/A 9단
→    변경 : PS 공법+E/A 5단 복합공법
굴착 완료 전경
흙막이 벽체 : C.I.P 공법
C.I.P 내부 H-Beam에 PS 강봉 적용

차수공법 : E.G.M 공법
용탈현상이 없어서 장기공사에 최적
